造成玻璃鋼管道滲漏的原因

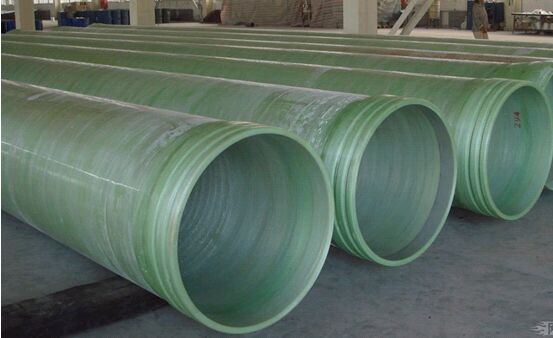

 玻璃鋼管道是一具有很多優(yōu)點(diǎn)的新型管材，但是在施工中會出現(xiàn)一些缺陷，主要表現(xiàn)有：當(dāng)玻璃管道環(huán)向變形時容易產(chǎn)生分層，試壓時管壁出現(xiàn)冒汗現(xiàn)象，切割時易見結(jié)構(gòu)層不致密，管壁疏松，露天鋪設(shè)時，管道表面易粗糙、退色、起皮。

　　我國目前市場上有離心澆鑄加砂管和纖維纏繞加砂管兩種工藝生產(chǎn)的玻璃鋼管道。出現(xiàn)這些現(xiàn)象的主要原因：

　　一、纖維纏繞加砂管隔離層的厚度較薄，厚度通常小于0.5mm，在大量生產(chǎn)條件下氣體無法排出，很薄的防滲隔離層難以真正達(dá)到防滲效果，因而在試壓時管壁回出現(xiàn)冒汗現(xiàn)象；

　　二、纖維纏繞加砂管的管壁為一多層加砂芯結(jié)構(gòu)，當(dāng)管道產(chǎn)生環(huán)向變形而管壁受到彎曲力作用時易產(chǎn)生分層，含砂量越高，分層趨勢就越大，一旦管道出現(xiàn)分層現(xiàn)象，就表明管體的結(jié)構(gòu)強(qiáng)度已經(jīng)遭到破壞，就不適于繼續(xù)作為承壓管道使用；

　　三、在生產(chǎn)過程中石英砂是自由落體形式落下而被纏繞于纖維層之間，這種工藝的加砂量不均，管壁疏松，易造成分層；

　　四、玻璃鋼管道在露天條件下安裝，長期受到紫外線照射，管道表面會粗糙、退色、起皮。

　　 玻璃鋼管道解決的途徑：

　　一、盡可能采用地下鋪設(shè)而避免在露天條件下鋪設(shè)玻璃鋼管道，或采取適當(dāng)措施使玻璃鋼管道不要受到紫外線的直接照射。

　　二、采用離心澆鑄加砂管。因為離心澆鑄加砂管的管壁通常為多層結(jié)構(gòu)，可根據(jù)需要進(jìn)行增強(qiáng)防滲、過渡、隔離、增加剛度的中心層以及內(nèi)襯層等不同作用的鋪層設(shè)計，內(nèi)襯層的厚度可根據(jù)需要確定，管壁是在較大離心力作用下壓制而成，非常致密、堅實、不分層、無孔隙。其管壁為一工字梁結(jié)構(gòu)，抗彎曲力強(qiáng)，剛度高。目前市場上大部分生產(chǎn)的是纖維纏繞加砂管，在產(chǎn)品質(zhì)量方面存在有諸多缺陷，應(yīng)逐步提高離心澆鑄加砂管的市場占有率，工程質(zhì)量也會得到提高
